ト ヨタハイラックス等・タイプDデスビ・IGNITOR取り付け手順
取 り付けに際してのご注意 この取り付け手順はデスビを車両から外した状態で行っていますが、 勿論車両に着けた状態で作業して頂いて構いません。デスビを外 す場合は一番シリンダーが圧縮上死点にある位置で外すのが基本です。 安全の為、バッテリーの接続を外した状態で作業しましょう。 IGNITORを装着した場合、イグニッションオンにしたままエンジンをかけずに放置しますと、一次電流が IGNITOR本体に流れ続け、発熱〜焼損します。この場合メーカー保証の対象外となります。十分ご注意下さい。尚、IGNITOR II はイグニッションオンで放置しましても問題ありません。 Ignitorモジュールに貼ってある白いシールを紛失しますと万が一故障した際にメーカー保証を受けられなくなります。ご注意 下さい。 ※画像をクリックすると大きな画像が見れます。

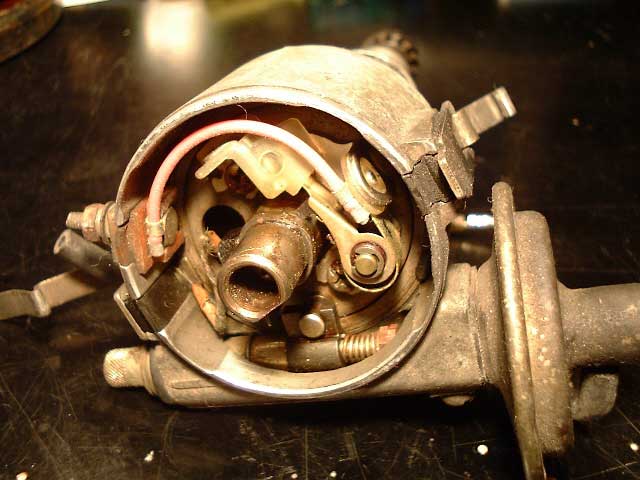

	デスビキャップ、ローターを外して準備します。
	まずポイントを外します。ネジ二個だけで留まっています。
	ポイント線が繋がっているターミナルもブッシングごと外してしまいます。
	添付のネジを使ってIGNITOR本体をポイントが止まっていた穴にネジ留めします。

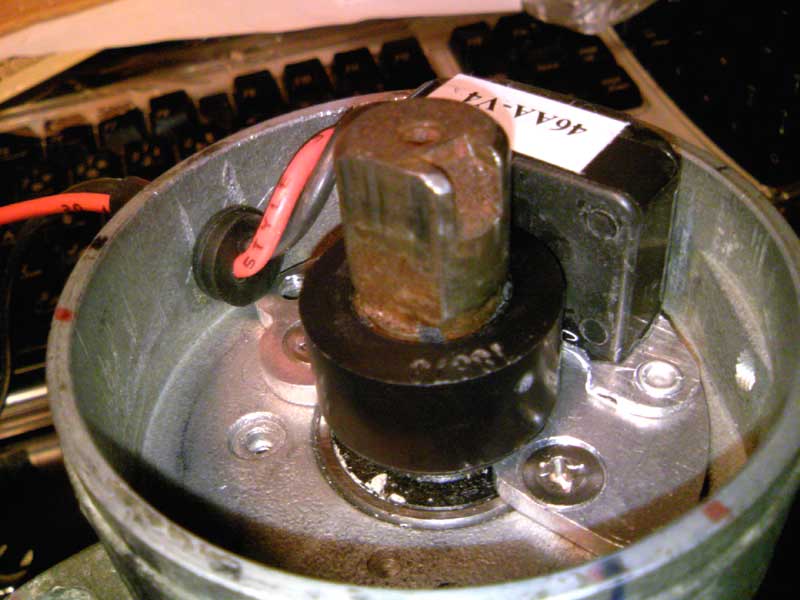

	マグネットスリーブを被せます。かなりタイトで堅いので、慎重に挿入して下さい。ポイントカムの6角とスリーブ内径の角がぴったりあうように位置をあわせ、上からローターをあてて軽くそっとハンマー等で叩いていきます。

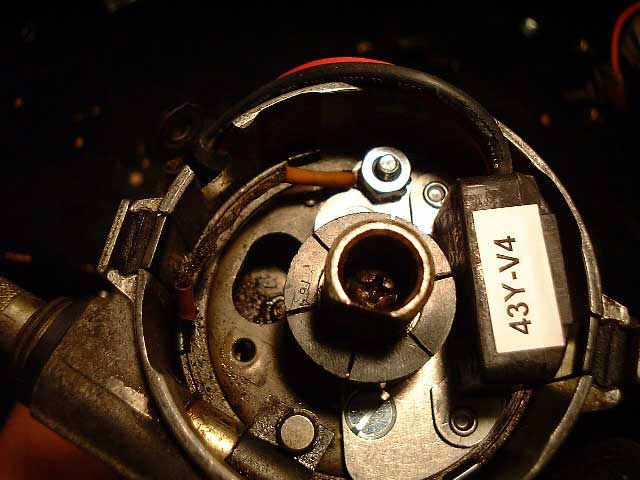

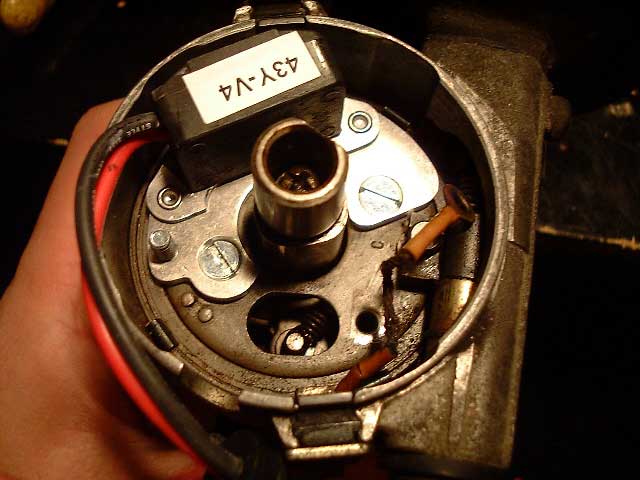

	デスビによってアースコードを留めるネジ穴位置が色々あります。上の写真の緑の線のように完全に見えている場合はそのままの位置で大丈夫ですが、この穴がIgnitorベースプレートの下に隠れてしまう場合、左写真のようにIgnitorのベースプレートにアースコードを繋いでやる必用があります

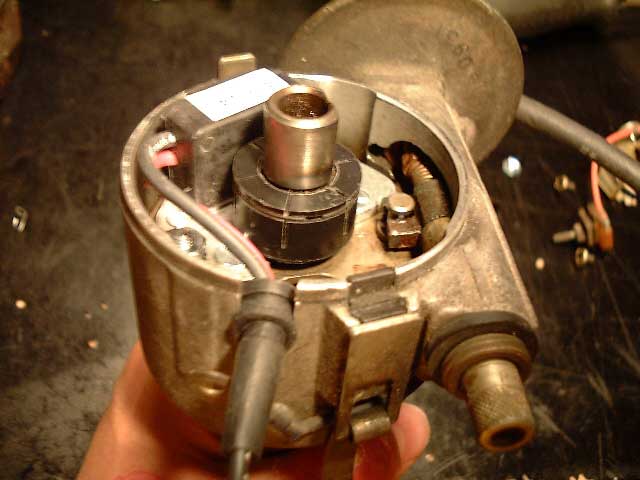

	ゴム製のグロメットをターミナルの溝にいれ、配線の長さを丁度よい長さにきめて完成。配線が決してローターに干渉しないように、例えばこんな風に結び目を作るのもお勧めです。

配線図・ノーマルIGNITOR用
配線図・IGNITOR２用
