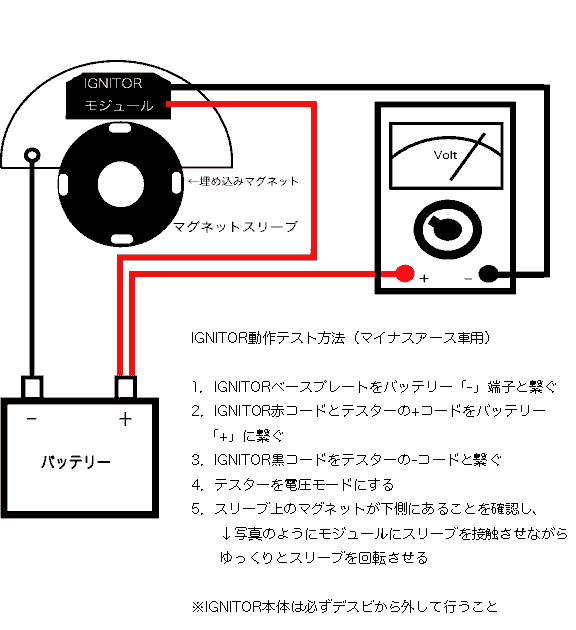

電気テスターでIGNITORをテストする方法

※このテストはIGNITOR2では行えません。ご注意下さい。

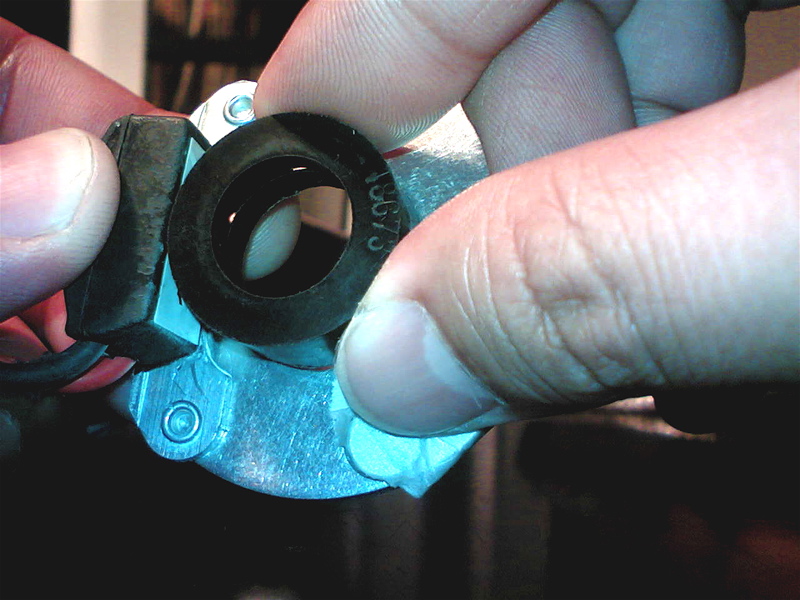

テスターにはまずバッテリー電圧が表示されます。センサーに磁力が検知された瞬間、電圧が0ボルト付近まで落ちます(0.2〜0.3ボルトの場合もあり)。 その後またバッテリー電圧に戻ります。0ボルトに落ちる位置は非常に狭いわずかな角度ですので、マグネットスリーブはごくゆっくり回して下さい。まわしていくとテスターはバッテリー電圧と0ボルトとを交互に表示します。テスターの電圧表示が動かない場合、IGNITORの故障が考えられます。

叉、マグネットスリーブを使用しなくても、お手持ちの磁石でテストすることも出来ます。磁石のS極をセンサーモジュールに近づけてテストしてください。

同様に、マグネットスリーブを使用しないLSタイプのIGNITOR(カム山を直接読み取るタイプ)、JM3、HS-3、SBR-3等の場合は上記の同じ配線で、細く着磁性のある金属(磁石がくっつく細い金属、例えばドリルの刃、六角レンチなど)をセンサー面にあてて左右にこするように動かすと、IGNITORが正常であれば同じようにテスターが反応します。
