INGITOR Installing
〜Pertronix社製 IGNITOR取り付け手順・ポルシェ 911 '69-'77用〜
Pertronix社 IGNITORのインストール手順を解説します。複雑な加工は必要なく、非常に手軽に取り付けることのできるポイントレスパーツです。題材にしているデスビは72年の逆向きポイントのものですが、全く同じ要領で取り付けることができます。

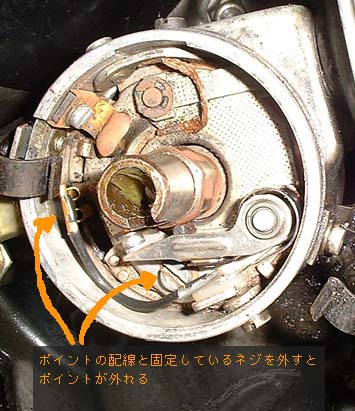

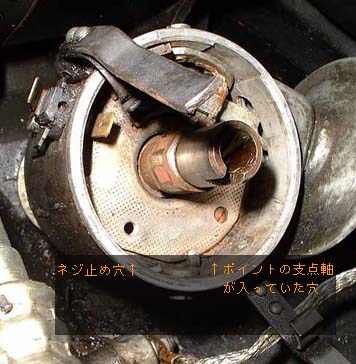

安全の為、バッテリーを外してから作業しましょう。 まずポイントを外す。ボッシュのワンピースタイプのポイントの場合、止めているネジは一つ。そのネジとポイントの配線を外すだけでデスビ本体から外せる。 |
|

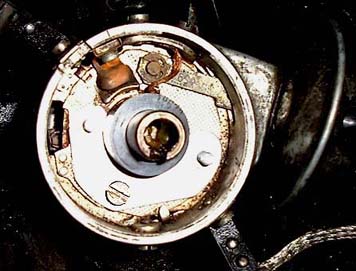

アルミ製ベースプレートをデスビにネジ止め固定し、ローター軸にマグネットスリーブを挿入した図。ベースプレートの両端に見える突起はイグナイターのセンサー本体をベースプレートに固定する為のネジ。 |

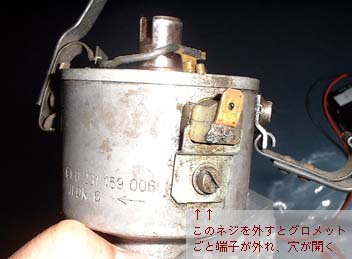

デスビの信号線をつなげていた端子&グロメットをはずす。そこに開いた穴にイグナイターの配線を通す為。ネジを一つ外すだけでよい。 |

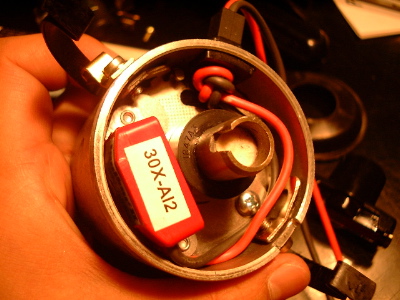

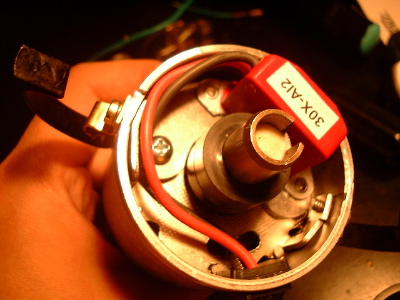

イグナイターセンサー本体を付属のナット(7mmもしくは9/32inchのレンチが必要)でベースプレートにネジ止めする。 この時、パッケージに付属の透明プラスティックのシックネスゲージを使ってマグネットスリーブとのクリアランスをとる(約0.7mm)。がしかし、マニュアルにはこのクリアランスは適当でもいいとも書いてあり、要は接触しなければ近いほどよいということと解釈すればよく、他の可動部に干渉するものが一切ないよう注意してセット。 |

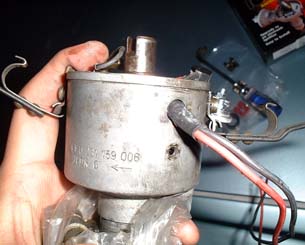

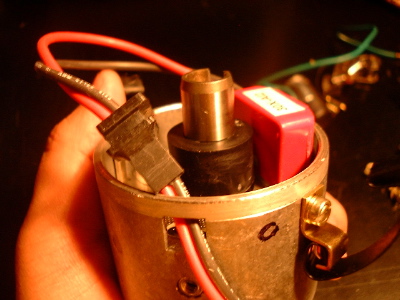

配線は先程はずしたグロメットの穴から出す。ナロー911の場合、↓の写真のように穴が丸いので、丸形のゴムパッキンに付け替える必要がある(必要な方はご連絡を)。ここの変更をきっちりやらないと、内部にオイルやほこりが侵入して将来的に悪影響をおよぼします。

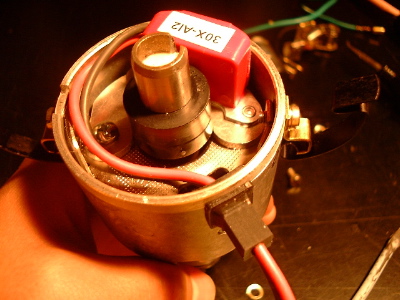

ゴムパッキンが収まったら、内部の線が可動部に当たることのないよう、線の長さを調節する。
|
